流体力学実験装置

説明

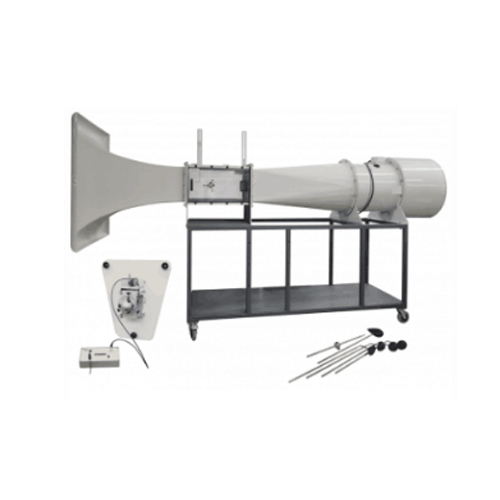

SR100S空力風洞教育機器学校機器教育用ベッド流体力学実験装置
亜音速風洞305MM
完全なスターターセットには、亜音速風洞（SR1300）、基本的な揚力比と抗力バランス（SR1300Z）、および3次元抗力モデル（SR1300J）が含まれています。これらはすべて空力抗力の実験に必要な部品です。
風洞（SR1300）
このコンパクトな風洞は正確な結果を提供し、学部の研究および研究プロジェクトに適しています。 ShouldShineは、実験を拡張するために、さまざまな追加およびオプションのモデルと機器を提供しています。

空気は、空気を直線的に加速する空気力学的に設計されたエフューザー（コーン）を通ってトンネルに入ります。次に、作業セクションに入り、グリルを通過してからディフューザーを通過し、次に可変速軸流ファンに移動します。グリルは、緩んだ物体による損傷からファンを保護します。空気はファンを出て、サイレンサーユニットを通過してから大気に戻ります。
独立した制御および計装ユニットが、軸流ファンの速度（および作業セクションの空気速度）を制御します。制御および計装ユニットには、他のオプションの計装に電力を供給するための圧力計とコンセントも含まれています。
トンネルの作業部分は、屋根、側面、床が透明な正方形の部分です。側面は取り外し可能です。床と各サイドパネルには、オプションの風洞モデルをサポートするための特別な位置があります。風洞には分度器とモデルホルダーが付属しており、取り付けられたモデルの角度をサポートして正確に調整できます。 2つのトラバースプローブが作業セクションに適合します。 1つはピトー静圧管で、もう1つは標準のピトー管です。これらは任意のモデルの上流と下流に適合し、計装ユニット（または他のオプションの計装）の圧力計に接続して圧力を表示します。
金属フレームが風洞を支えています。フレームには、移動に便利なロック可能なキャスターが付いています。

基本的な揚力と抗力のバランス（SR1300Z）
風洞作業部の側面に取り付けられる、取り付けが簡単な天びん。このバランスは、モデルを作業セクションに保持し、モデルを通過する空気によって生成されるモデルの揚力と抗力を測定します。天びんは他のオプションモデルでも機能します。
三次元抗力モデル（SR1300J）
直接比較するために同じ正面領域を特徴とする異なる形状のモデルのセット。モデルは、形状が空力抵抗にどのように影響するかを学生が確認できるように、天びんによって保持されている風洞作業セクションに適合します。モデルには、滑らかな球、くぼみのある球、流線型の形状など、「古典的な」空力テスト形状が含まれています。
実験
このスターターセットには、体型や表面のくぼみが異なるため、3次元抗力の実験用パーツが含まれています。
