説明

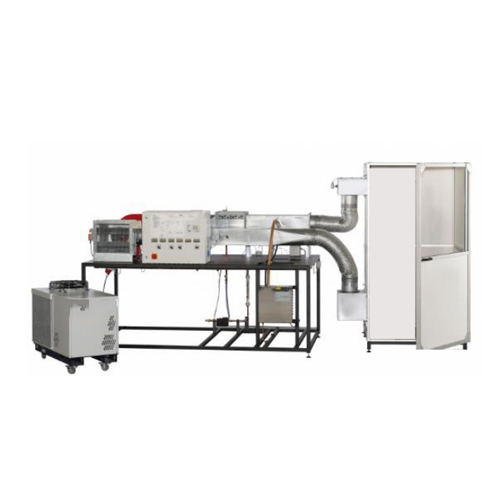

SR-611チャンバー付き空調システム職業訓練装置実験装置冷凍トレーナー装置
説明
部屋や建物の空調では、快適さが非常に重要です。快適さは、温度、相対湿度、および空気の流速によって異なります。 DIN 13779によると、空調システムが達成すべき値を指定する、いわゆる「コンフォートゾーン」が定義されています。

SR 611は、包括的なテストオプションを備えたフルエアコンシステムです。空気の湿度と温度が快適さに及ぼす影響を調べます。このシステムには、試験員が中に入るように設計された気候室があります。これにより、研修生はさまざまなシステムの動作状態が自分の健康に及ぼす影響を調べることができます。ラジアルファン、電気エアヒーター、蒸気加湿器、ウォーターチラーなどのコンポーネントはすべて、商用の空調および換気技術で使用されています。 PLC空調コントローラーはすべての機能を監視および制御します。自動操作に加えて、システムの手動操作も可能にします。

センサーは、空気の湿度、温度、電力、流量、および流速を記録します。測定値はデジタルディスプレイで読み取ることができます。同時に、測定値をUSB経由で直接PCに送信することもできます。データ取得ソフトウェアが含まれています。

2.技術的な詳細
仕様
空調および空気技術調査用のチャンバーを備えた空調システム
試験員が中に入るのに適したチャンバー
PLC空調コントローラー、手動および自動操作
産業用コンポーネント：ファン、空冷式ウォーターチラー、エアクーラー、エアヒーター、蒸気加湿器
気温、湿度、風速、冷水の温度、電力のデジタルディスプレイ

技術データ
PLC空調コントローラー
17個のユニバーサル入力、4個のアナログ出力、10個のスイッチング出力
ラジアルファン
消費電力：0.75kW
最大流量：39m3 / min
圧力差：450Pa
エアヒーター：6x 250W
蒸気加湿器
蒸気容量：6kg / h
消費電力：4,5kW
ウォーターチラー
消費電力：2,1kW
冷凍能力：32°Cで6.2kW、ΔT= 5K
ファン、体積空気流量：3500m3 / h
空気冷却器、容量：4,84kW
冷媒
R410A、GWP：2088、充填量：1,3kg、CO2換算：2,7t

測定範囲
流量：0…1500L / h（水）
温度：7x0…50°C（空気）、2x0…50°C（水）
湿度：7x10…90％
流速：2x0…20m / s（空気）
電力：2x 0…6kW、2x0…1.5kW
400V、50Hz、3相
400V、60Hz、3相; 230V、60Hz、3相
UL / CSAオプション
操作に必要
水接続、排水
Windows搭載のPCをお勧めします
