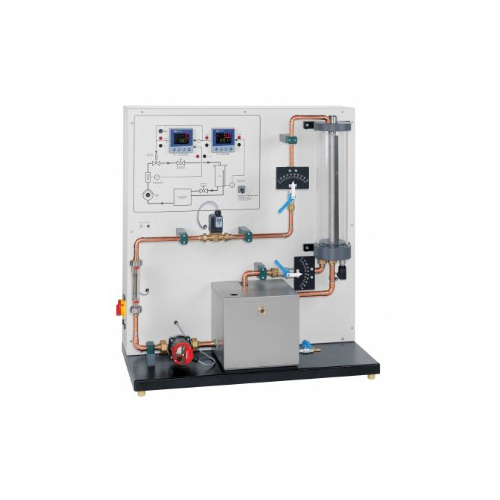

レベル、圧力および流量トランスデューサの分析のためのコンディショナー教育機器トランスデューサートレーニングワークベンチ

説明

ZE3213レベル、圧力、流量トランスデューサーの分析用コンディショナー教育機器トランスデューサートレーニングワークベンチ

モジュールは、理論的分析と次の主要な主題の期限切れを可能にする必要がありますトランスデューサーの一般的なchrastarestic; フロートランスデューサ; ウィンドモール流量計
linnearおよびcountinousin時間システムの自動制御理論の主な主題
レギュレーターの種類P1Dレギュレーター（比例-積分-微分）
典型的な信号に対するP1Dレギュレーターの応答

実験ユニットは、フロー制御とレベル制御を組み合わせた例を使用して、制御工学の基礎を包括的に実験的に紹介します。レベルと流量は、個別に、またはカスケードとして制御できます。カスケードモードでは、レベルが主要な制御変数です。次に、フロー制御は、制御変数を参照変数（設定値）に最適に調整します。

すべてのコンポーネントは、垂直パネルに明確に配置されています。大判プロセススキームは、理解を助けるものです。ポンプは、貯蔵タンクから回転計を含む配管システムに水を送ります。そこから水は透明なレベル制御タンクに流れ込みます。レベルは、レベル制御タンクのベースに取り付けられた圧力センサーによって測定されます。使用されるコントローラーは、2つの最先端のデジタル産業用コントローラーです。制御ループのアクチュエータは電磁比例弁です。タンク出口とパイプシステムのボールバルブにより、定義された外乱変数を生成できます。制御変数Xと操作変数Yは、ラボジャックでアナログ信号としてタップできます。これにより、プロッタやオシロスコープなどの外部記録装置を接続できます。

インターフェースモジュール（USB）を備えた計装および制御ソフトウェアがアクセサリとして利用可能です。これにより、主要なプロセス変数を表現し、制御機能を実行できます。
仕様
制御工学実験用実験ユニット
レベルとフロー制御を個別に、カスケード接続
圧力センサーによるレベル測定
電気出力付き回転計による流量測定
スケール付きボールバルブによる外乱変数の生成
オーバーフローとスケールのあるタンク
コントロールバルブ：電磁比例バルブ
2つのデジタル産業用コントローラー、P、PI、またはPIDコントローラーとしてパラメーター化可能、カスケード
フロントパネルの大きなプロセス概略図
ラボジャックでアナログ信号としてアクセス可能な主要なプロセス変数
技術データ
貯蔵タンク
ステンレス鋼
容量：15L
ポンプ、3段
消費電力：90W
最大流量：83L / min
最大頭：6m
圧力センサー：0…100mbar
電気出力付き回転計：0…600L / h
電磁比例弁：Kvs：1,1m3 / h
2xコントローラー：P、PI、またはPIDコントローラーとしてパラメーター化可能
アナログ信号としてのプロセス変数：0〜10V
ラボジャックを介した外部記録デバイス（オシロスコープ、ラインレコーダーなど）の接続
230V、50Hz、1相
230V、60Hz、1相
120V、60Hz、1相
寸法と重量
LxWxH：1000x500x1080mm
重量：約73kg
