フランシス水車 実験用機器 教育用機器 教育用流体力学 実験用機器
アイテムナンバー:
ZM9114
ZM9114 フランシス水車実験装置教育機器教育流体力学実験装置
リクエスト引用
説明
ZM9114フランシス水車実験装置教育装置流体力学実験装置

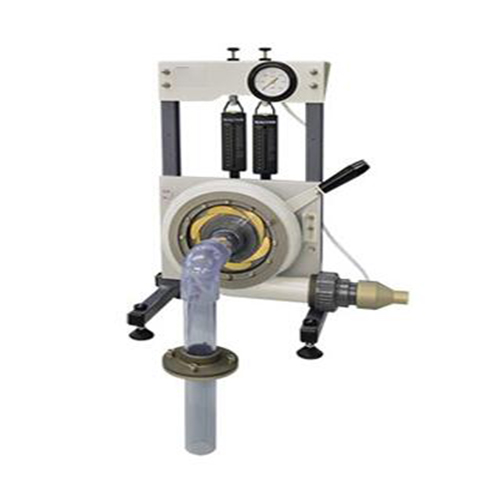

フランシス水車は、デジタル油圧ベンチで使用するための実験室規模の反応タービンです。
タービンには、油圧ベンチの上部にある頑丈なベースがあります。タービンは、油圧ベンチのポンプ供給に接続します。ベンチは流量を測定します。機械式ゲージは、タービンへの入口圧力を測定します。タービンの調整可能なガイドベーンは、タービンのインペラ(ランナー)への流量と流れの方向を変更します。タービン出口管(喫水)の端は、油圧ベンチの開放水路にあります。
タービンには、ベンチの水路に浅い貯水池を作るための堰板が含まれています。これにより、テスト中に水がドラフトの端を覆うことが保証されます。スプリングバランス付きのバンドブレーキは、タービンシャフトのトルクを測定します。速度表示付きのストロボスコープまたは光学タコメーターは、タービンの速度を測定できます。ストロボスコープは、タービンと水の流れの画像を「フリーズ」して、生徒のタービンに対する理解を深めることもできます。
学生は、さまざまな流量、負荷、ガイドベーン設定でタービンをテストします。流量、トルク、圧力、速度の測定値を使用して、タービンでの水力入力と機械(シャフト)出力を計算します。これらを使用して、タービンの性能曲線を作成します。
