熱実験装置

説明

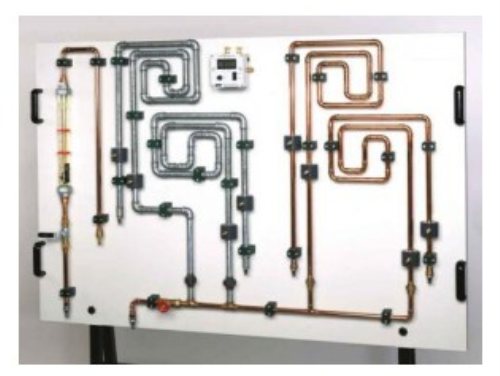

SR3004設置技術がパイプベンドで失われる教育機器熱転写実験機器
学習目標/実験
-流量測定
-差圧測定
-流れと表面粗さの影響
-流速の影響
-パイプ方向の変更の影響
仕様
[1]パイプの方向と材料が異なるパイプ要素での圧力損失の調査
[2]パイプ要素は、暖房および衛生工学における商業的に標準的なコンポーネントです。
[3]頑丈な可動フレームに取り付けられたクリアパネル
[4]クイックリリースカップリングを使用したホース接続による測定セクションの選択
[5]流量はバルブを介して調整できます
[6]回転計を使用した流量測定
[7]ディスプレイ付き差圧計による差圧測定

技術データ
測定部：2300mm
-パイプセクション1：鋼、直径：1/2 "、90°パイプ角度
-パイプセクション2：鋼、直径：1/2 "、90°パイプベンド
-パイプセクション3：銅、直径：18x1mm、90°パイプ角度
-パイプセクション4：銅、直径：18x1mm、90°パイプベンド
差圧計
測定範囲-流量：150 ... 1600L / h-差圧：-350mbar ... 350mbar
寸法と重量LxWxH：1650x700x1850mm重量：約。 100kg
操作に必要
水接続：1500L / h、排水
